牵引机张力机

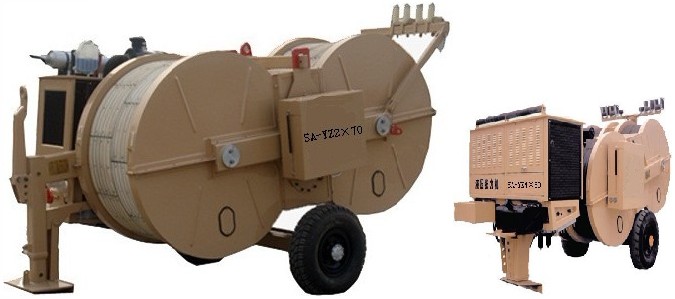

液压张力机（主动）03
■适用于输电线路导线或地线的张力放线及ADSS光缆等小张力放线。
■本系列机型配有动力及液压动力装置,可用作牵引作业回收导线,也可用于张力放线过速时导线的反抽。
■可预调张力通过压力表反映出张力大小。张力轮衬垫为高强度耐磨MC尼龙。
■采用失压自动制动功能，确保发动机突然熄火或其他原因造成的系统失压而作业安全。
■采用闭式液压回路油路，进口液压马达、减速机，向变量柱塞泵，放线张力连续无级可调，可实现恒张力放线。
■油表和散热器采用合资优秀产品。采用子午线轮胎，平衡和噪音较小。
|
产品编号
|
68-1
|
68-2
|
68-3
|
68-4
|
68-5
|
68- 6
|
|
|
型号
|
SA-YZ30
|
SA-YZ40
|
SA-YZ2×35
|
SA-YZ2×40
|
SA-YZ2×70
|
SA-YZ4×60
|
|
|
最大张力 (KN)
|
35
|
45
|
2*40或1*80
|
2*45或1*90
|
2*70或140
|
4*65或2*130
|
|
|
最大持续张力(KN)
|
30
|
40
|
2*35或1*70
|
2*40或1*80
|
2*65或1*130
|
4*60或2*120
|
|
|
相应速度(Km/h)
|
2.5
|
2.5
|
2.5
|
2.5
|
2.5
|
2.5
|
|
|
最大放线速度 (Km/h)
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
最大反牵引力（KN）
|
20
|
35
|
2*30或1*60
|
2*40或1*80
|
2*65或1*130
|
4*40或2*80
|
|
|
张力轮底径(mm)
|
1200（1500）
|
1200（1500）
|
1300
|
1300（1500）
|
1700
|
1500
|
|
|
卷筒槽数
|
5
|
5
|
5*2
|
5*2
|
6*2
|
5*4
|
|
|
适用导线最大直径 (mm)
|
32（40）
|
32（40）
|
40
|
40
|
45
|
|
|
|
外形尺寸(mm)
|
3500*1850*2200
|
4000*1850*2200
|
4100*2200*2600
|
4500*2200*2700
|
4900*2300*2700
|
4700*2350*3000
|
|
|
整机重量(kg)
|
2200
|
2800
|
5200
|
5800
|
7500
|
11500
|
|
|
配置说明
|
|||||||
|
发动机<, SPAN lang=EN-US>
|
本田汽油机
|
康明斯水冷
|
康明斯水冷
|
康明斯水冷
|
康明斯水冷
|
康明斯水冷
|
|
|
主泵
|
国产名牌
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
|
|
主马达
|
国产名牌
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
|
|
减速机
|
意大利布雷维尼
|
意大利布雷维尼
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
|
|
液压阀
|
意大利ATOS
|
意大利MANULI
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
博世力士乐
|
|
|
液压仪表
|
德国WIKA
|
德国WIKA
|
德国WIKA
|
德国WIKA
|
德国WIKA
|
德国WIKA
|
|
