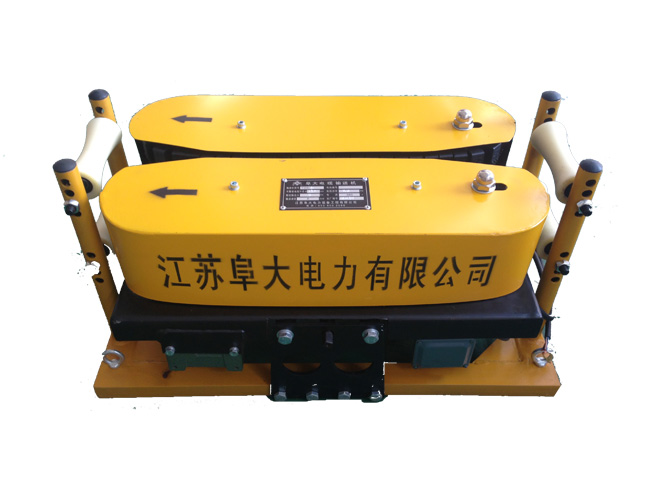

FDS-6型电缆输送机


产 品 说 明
一.电缆输送机概述:
     电缆输送机的减速机构合理,速度稳定,牵引力恒定,并可加     装智能控制装置,实现定速度、定扭矩的数字控制。
     电缆输送机结构特点和工作原理:
1、  电缆输送机是一种敷设电力电缆(或通信电缆)的电动机械
2、  电缆输送机采用双轴驱动,使输送力和重力分别作用在电缆的两个方向有利于保护电缆的两个方向有利于保护电缆的绝缘层。
3、  输送力通用复合履带采用高强度耐磨橡胶,使电缆受力均匀,经久耐用。
4、  本机配备高低可调节滚轮施工极为方便
5、  本机噪声低,减速机机构温升小,且维护方便
     电缆输送机是一种电缆敷设时用作牵引的成套机械,由牵引头和收线架几大部件组成,可用于电力电缆、通讯电缆、架空线的牵引,也可

    用于其它需要牵引的场合,可单独使用,也可以与本公司生产的系列输送配套使用。
     外壳采用铝合金材料,重量轻、可拆卸使用、方便灵活,尤其适用坑道窄、条件差的情况下施工,操作简单,且无噪声,属环保型产品。 质量佳、价格便宜也是一大优势

二、主要技术参数:
    输送机型号电机功率(KW)输送直径(CM)额定输送力(KN)输送速度
   (米/分钟
    FDS-3       0.75X2                25-120                 3               8
    FDS-6       1.1x2                 25-160                 5                8
    FDS-9       1.5X2                 25-190                 8                8
    电缆径向夹紧力可自行调节最大夹紧力量<2.5
    产品规格FSD-3                FSD-6             FSD-9
    外形尺寸840X400X3508400X450X400940X530X420
   重量(KG)100         120           170



三.电缆输送机施工应用

电缆输送机由电机驱动,两对高弹性的坚韧抗磨的橡胶锥形驱动轮,电缆被两个橡胶滑轮压到橡胶驱动轮中,上下双作用推动电缆,摩擦系数小,输送力大,对电缆无丝毫损伤。锥形驱动轮间隙可调,适用于电缆直径从25mm-190mm的电缆,电缆敷设完毕,由于机器高度只有340mm,所以从机器内取出电缆也很方便,并且不会造成电缆弯曲。电缆输送机可单独操作,每台机子内置分控箱,提供电源即可进行单操控作业,电缆输送可前进也可后退操作,适合电缆敷设后电缆长度的调整;也可分组同时操作,分组操控每组需设一台总控箱。

 根据要敷设电缆的型号规格,路径,长度,起点位置,终点位置进行现场勘查,确定电缆敷设人员使用脚手架位置,脚手架形式;确定电缆盘放置位置;电源箱的位置,电源电缆的根数,长度;采用何种电缆滑车,电缆滑车的放置位置,固定方式,数量;需要的人力,人力布置;以及其他辅助设备机具如:对讲机等。

  根据施工筹划,绘制施工规划图,注明电缆输送机的位置,输送机之间的距离(沿电缆路径的距离),输送机电源位置;电缆盘的放置位置;电缆滑车的分布情况,每个电缆滑车的型号;电源箱的位置,电源电缆的走向等。


四、注意事项
   1、新购电缆输送机在使用前,应先熟悉本说明书有关使用特点
   2、本机为双轴驱动,可根据施工需要自动调节,为延长机器使用寿命,机器一定保持清洁
   3、本机出厂时各部位都以加好油,减速机应定期检查油位线当油位线低于限位时应及时加油,保持油标的2/1-3/2之间.
   4、用户必须注意电缆输送机在未切断电源时,切不可进行任何修理。
   5、本机在出厂时以全部调节好电气及线路,客户只需接上380V电
   三、电缆输送机故障及排除方法
   第一种故障现象:噪声大。产生原因:链条缺油。(排除方法:罩壳打开加黄油)
   第二种故障现象:机器没力。产生原因:减速机油时间长(高)。排除方法:换油,18号双曲线齿轮油。
   第三种故障现象:机器输送速度慢。产生原因:履带松。 排除方法:打开罩壳调节螺帽。
